Шарниры НДП, ШР
Цена по-запросу
Шарниры предназначены для осуществления поворотов наливных стояков (установок) в различных плоскостях. Это позволяет производить налив во все типы автоцистерн и железнодорожных цистерн. Марка резинотехнических изделий подбирается в зависимости от продукта, в котором работает шарнир.

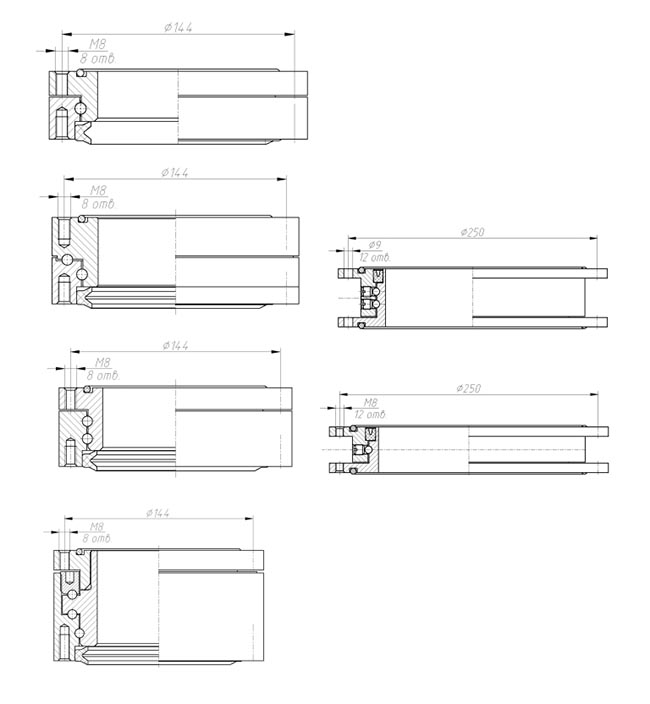

Габариты шарниров
| Обозначение шарнира | НДП 6100.000; НДП 6200.000; ШР-1; ШР-2; ХХХХ.0700.000; ХХХХ.0800.000 |
| Условный проход, DN, мм | 100; 100; 100; 100; 175; 175 |
| Габаритные размеры, DxL, мм | 160х42; 160х56; 160х54; 160х84; 270х56; 270х44 |
| Колличество рядов шариков в шарнире | 1; 2; 2; 3; 2; 1 |
| Масса, кг | 3,3; 4,7; 4,41; 9,8; 11,0; 6,5 |
| Рис. | 1; 2; 3; 4; 5; 6 |
