Трансформаторы тока ТПЛК-10
Трансформаторы тока ТПЛК-10 предназначены для передачи сигнала измеритель ной информации измерительным приборам и (или) устройствам защиты и управления, в установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформаторы встраиваются в комплектные распределительные устройства (КРУ) типа КР-10/31.5.
Конструкция ТПЛК-10
Трансформаторы изготавливаются в исполнениях "У" и "Т" категории размещения 3 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- - рабочее значение температуры окружающего воздуха с учетом перегрева внутри шкафа КРУ от минус 45°С до плюс 50°С для исполнения "У3" и от минус 10°С до плюс 55°С для исполнения "Т3";
- - высота над уровнем моря не более 1000 м;
- - окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- - рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (пример пломбирования).

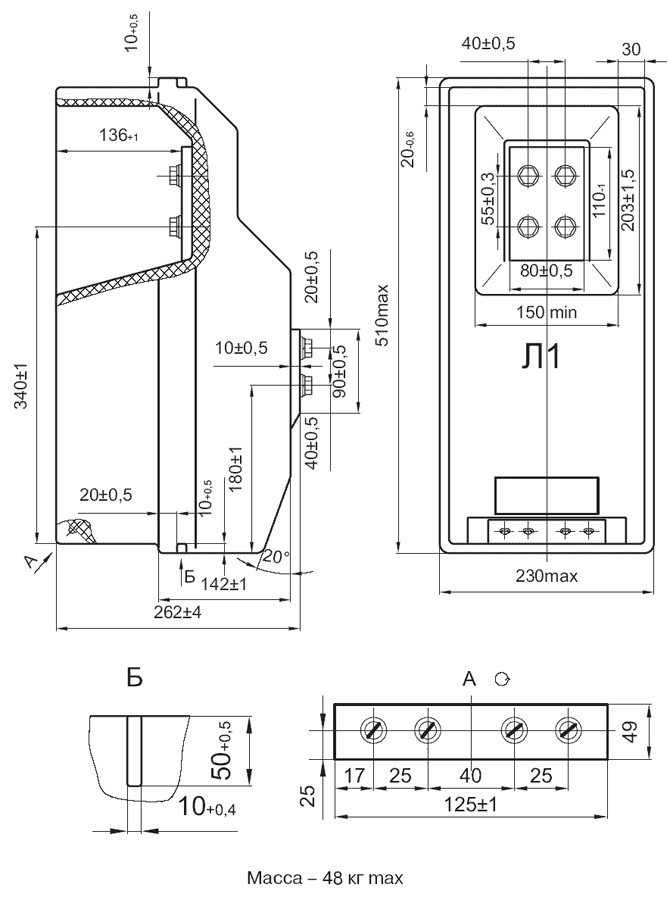

Общий вид трансформатора
| Наименование параметра | Норма |
| Номинальный первичный ток, А | 10;15;30;50;100;150;200;300; 400; 600;800;1000;1500;2000 |
| Номинальное напряжение, кВ | 10 или 11 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальная частота переменного тока, Гц | 50 или 60 |
| Номинальный вторичный ток, А | 1; 5 |
| Число обмоток | 2* |
| Номинальная вторичная нагрузка с коэффициентом мощности cos j = 0,8, В.А: - обмотка для защиты - обмотка для измерений |
15 |
| Масса max, кг | 48 |
| Класс точности: - обмотки для измерений - обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S 10Р** |
| Номинальная предельная кратность обмотки для защиты для номинального тока, А: - 10–400 - 600–800 - 1000–2000 |
12 |
| Ток электродинамической стойкости, кА, для номинального первичного тока, А: 10 15 30 50 100–600 800 1000 1500 2000
|
2,47 3,7 7,4 14,8 74,5 94,5 118 177 189 |
| Трехсекундный ток термической стойкости, кА, для номинального первичного тока, А: 10 15 30 50 100 150 200 300 400 600 800 1000 1500 2000 |
0,47 0,71 1,42 2,36 4,72 7,1 9,45 14,1 18,9 28,3 37,8 47,2 70,8 74 |
| Испытательное напряжение, кВ: - одноминутное промышленной частоты - грозового импульса полного |
42 75 |
Примечание:
- Для трансформаторов на номинальные токи до 300 А включительно трехсекундный ток термической стойкости указан для вторичных обмоток, замкнутых на номинальную нагрузку.
- Классы точности в соответствии с заказом.
* в соответствии с заказом могут поставляться с тремя вторичными обмотками (ТПЛК-10-1).
** в соответствии с заказом могут поставляться класса точности 5Р.
