Ушко однолапчатое У1
Цена по-запросу
Ушко однолапчатое У1 предназначено для соединения стержня подвесного изолятора или серьги с другой линейно-подвесной арматурой.
Модификации
- У1-4-11,
- У1-4/7-11/16,
- У1-7-16,
- У1-12-16,
- У1-16-20,
- У1-21-20,
- У1-30-24,
- У1-40-28,
- У1К-7-16.
Особенности:
- Гнездо сферического шарнирного соединения ушка выполняется по ГОСТ 27396-93.
- Соединяемые размеры проушины соответствуют ГОСТ 11359-75.
- Ушко комплектуется W-образными замками для запирания стержня изолятора или пестика серьги.
| Обозначение | Размеры,мм | Масса, кг | Разрушающая нагрузка, кН | ||||||
| В1 | В2 | b | D | D1 | Н | Н1 | |||
| У1-4-11 | 38 | 40 | 14 | 15 | 12,5 | 68 | 90 | 0,50 | 40 |
| У1-4/7-11/16 | 38 | 40 | 14 | 17 | 12,5 | 50 | 88 | 0,29 | 40 |
| У1-7-16 | 52 | 58 | 16 | 17 | 19,2 | 96,5 | 123 | 0,67 | 70 |
| У1-12-16 | 56 | 62 | 22 | 23 | 19,2 | 102,5 | 140 | 1,05 | 120 |
| У1-16-20 | 66 | 75 | 25 | 26 | 23,0 | 113,5 | 152 | 1,60 | 160 |
| У1-21-20 | 72 | 78 | 28 | 29 | 23,0 | 130,5 | 173 | 2,24 | 210 |
| У1-30-24 | 94 | 94 | 36 | 38 | 27,5 | 150,0 | 205,5 | 5,04 | 300 |
| У1-40-28 | 112 | 112 | 40 | 42 | 32,0 | 190,0 | 225 | 8,13 | 400 |
| У1К-7-16 | 56 | 58 | 16 | 17 | 19,2 | 77,0 | 116 | 0,62 | 70 |

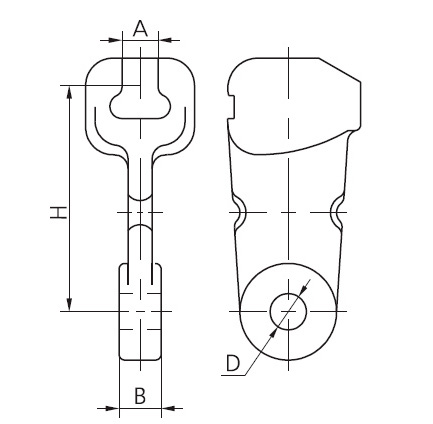

Рис.1. Схематическое изображение однолапчатого ушка У1
