Датчик уровня топлива Epsilon ESx-H, EZ, EN, ES
Датчик топлива Epsilon ESx-H, ES, EN, EZ предназначен для измерения уровня в топливных баках транспортных средств и стационарных топливохранилищах. Может применяться для измерения уровня других неэлектропроводящих жидкостей.
| Наименование характеристики или параметра | Значение | Примечания |
| диапазон°С | – 40 … + 75 | |
| Степень защиты головки измерительной от проникновения пыли и влаги | IP67 | |
| Режим работы | Продолжительный | |
| Пределы допускаемой приведенной погрешности измерения уровня, % | ± 1,0 | |
| Разрядность кода представления результатов измерения, бит | 10;12;14; 16 | уровня |
| 8 | температуры | |
| Напряжение питания, рабочий диапазон, В | +9…+36 | номинальное |
| Ток потребления, мА, не более | 25 | |
| Допустимое воздействие импульсного напряжения по цепям питания | + 120 В, длит. +180, 1 с -1000 В, длит. | |
| Цифровой интерфейс | RS-485 | модели ES4-H |
| RS-232 | модели ES2-H | |
| Скорость обмена по последовательному порту, бит/с | 2400, 4800, 9600, 19200, 38400, 57600, 115200 | выбирается программно |
| Высота измерительной головки над поверхностью бака, включая фланец, мм, не более | 26 |

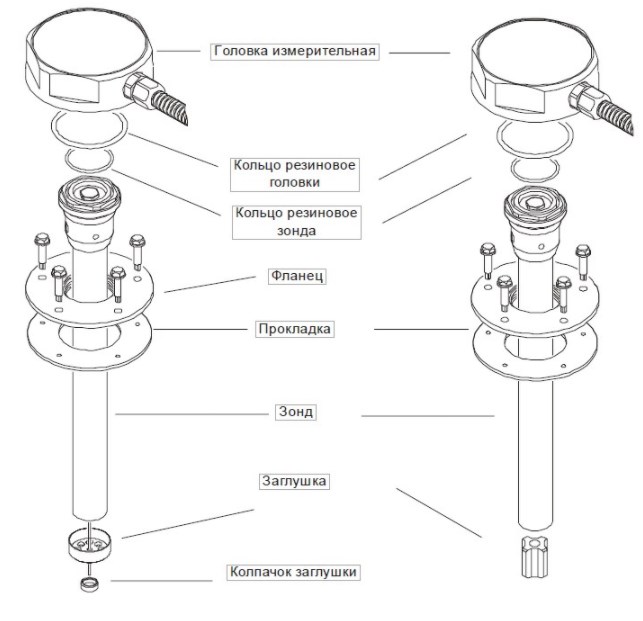

Рис.1 Общий вид датчиков с центральным контактом в виде струны (слева) и в виде штыря (справа)
| Общие | |||
| Диапазон рабочей температуры | °С | – 40 … + 75 | |
| Степень защиты головки измерительной | IP67 | ||
| Режим работы | Продолжи-тельный | ||
| Измерения | |||
| Верхний предел диапазона измерения | мм | 150…3000 | |
| Пределы допускаемой приведенной погрешности измерения | % | ± 1,0 | |
| Диапазон значений относительной диэлектрической проницаемости измеряемой жидкости (ε) | -- | 1,5-3,3 | Модели ENX |
| 1,5…5 | Модели ENXR | ||
| Период усреднения результатов измерений | c | 0…128 | |
| Разрядность кода представления результатов измерения | бит | 10/12/14/16 | уровня |
| 8 | температуры | ||
| Скорость обмена по последовательному порту | бит/с | 2400, 4800, 9600, 19200, 38400, 57600, 115200 | Выбирается программно (заводская настройка – 19200) |
| Оценка угла наклона ТС | |||
| Диапазон измеряемых значений угла наклона ТС | град. | ±75 | |
| Разрешающая способность измерения угла наклона ТС | град. | 0,1 | |
| Разрядность кода представления данных | бит | 16 | |
| Встроенный концентратор данных | |||
| Максимальное количество подключаемых внешних датчиков | шт. | 7 | |
| Общее количество записей тарировочной таблицы для всех датчиков, до | шт. | 960 | |
| Количество записей тарировочной таблицы для произвольного датчика, до | шт. | 960 | |
| Разрядность кода представления входных и выходных данных | бит | 10/12/14/16 | |
| Питание | |||
| Напряжение питания, рабочий диапазон | В | +9 …+36 | Номинальное |
| Ток потребления, не более | мА | 50 | |

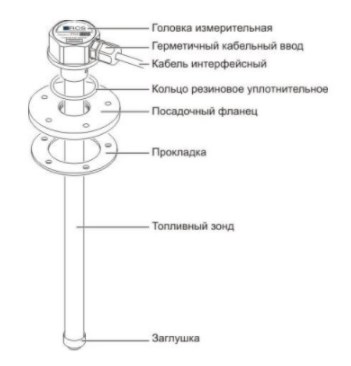

Рис.2 Схема конструкции датчика топлива Epsilon ES
| Обозначение на головке | ES2 (4) 00-08 |
ES2 (4) 8,12 |
ES2 (4) 12-14 |
ES2 (4) 14-15 |
ES2 (4) 14-19 |
ES2 (4) 19-21 |
ES2 (4) 21-22 |
ES2 (4) 22-27 |
ES2 (4) 27-29 |
ES2 (4) 29-30 |
| Диапазон длин зонда, в см |
10-80 | 80-120 | 120-140 | 140-150 | 140-190 | 190-210 | 210-220 | 220-270 | 270-290 | 290-300 |
| Наименование характеристики или параметра | Значение | Примечания |
| Диапазон рабочей температуры,°С | – 40 … + 75 | |
| Степень защиты головки измерительной от проникновения пыли и влаги | IP67 | |
| Режим работы | Продолжительный | |
| Пределы допускаемой приведенной погрешности измерения уровня, % | ± 1,0 | |
| Разрядность кода представления результатов измерения, бит | 10;12;16 | уровня |
| 8 | температуры | |
| Напряжение питания, рабочий диапазон, В | +9 … +36 | номинальное |
| Ток потребления, мА, не более | 15 | |
| Допустимое воздействие импульсного напряжения по цепям питания | + 160 В, 1 с -1000 В, длит. | |
| Цифровой интерфейс | RS-485 | модели ES4 |
| RS-232 | модели ES2 | |
| Скорость обмена по последовательному порту, бит/с | 2400, 4800, 9600, 19200, 38400, 57600, 115200 | выбирается программно |
| Высота измерительной головки над поверхностью бака, включая фланец, мм, не более | 29 |
